Techniques et Outils
Les outils de détection sont aussi variés que les conditions de détection.
Une utilisation appropriée permet d’en tirer la meilleure efficacité et précision.
Précision et sécurité
La cartographie des réseaux est obtenue par le relevé topographique du tracé au sol de leur position déterminée par la détection.
voir l’invisible
détecter les réseaux
La détection des réseaux enterrés est fortement dépendante des conditions d’environnement : nature du sol, praticabilité du terrain, environnement sonore, encombrement des réseaux dans le sous-sol, présence de champs électromagnétiques issus des réseaux présents, conditions de pose (émergences, forage dirigé, etc).
Les procédés de détection sont fondés sur des principes physiques liés aux caractéristiques des canalisations (nature du matériau, nature du fluide) et peuvent être classifiés en deux catégories principales : réseaux porteurs de champ électromagnétique ou rendus porteurs par un élément additionnel (cuivre, aluminium, plomb, acier, fonte, …) ; réseaux non conducteurs (PEHD, PVC, gaine TPC, fibre optique, béton, grès, fonte avec joints isolants, …).

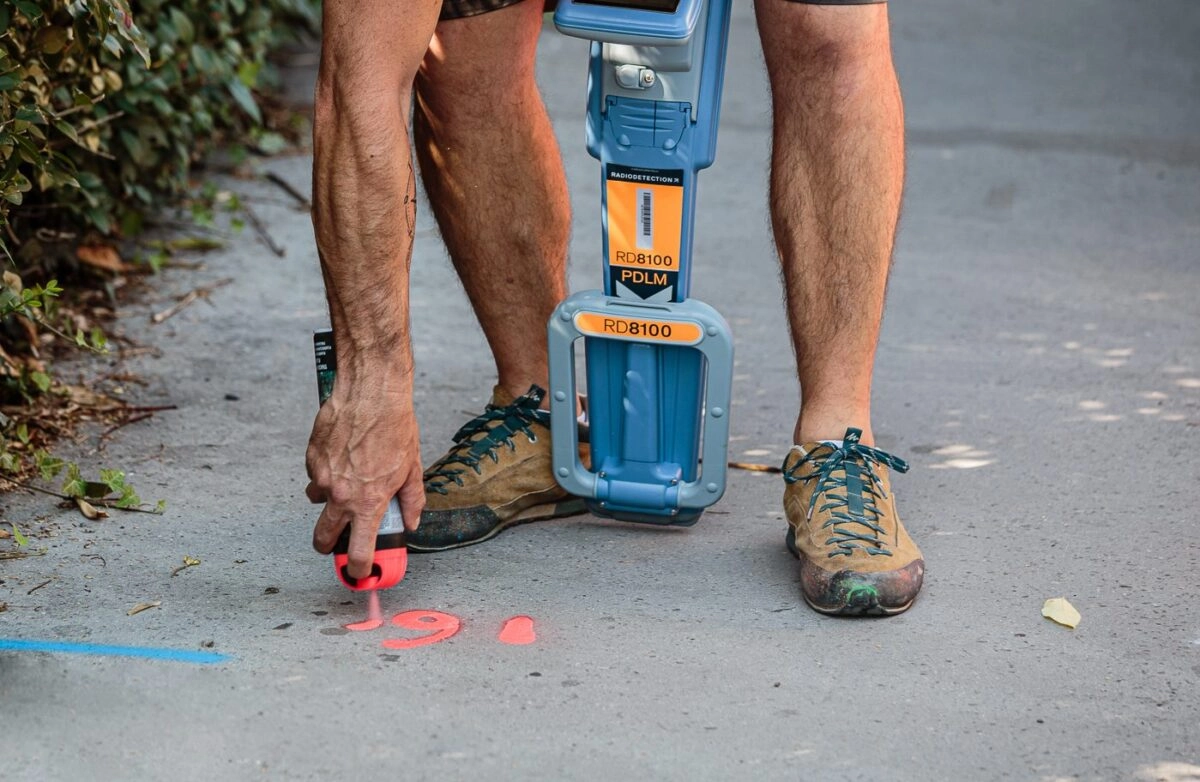

La détection des champs électromagnétiques
Cette méthode repose sur le principe que tout champ électromagnétique se diffusant dans un milieu plus ou moins conducteur génère un courant induit qui génère à son tour un champ électromagnétique.

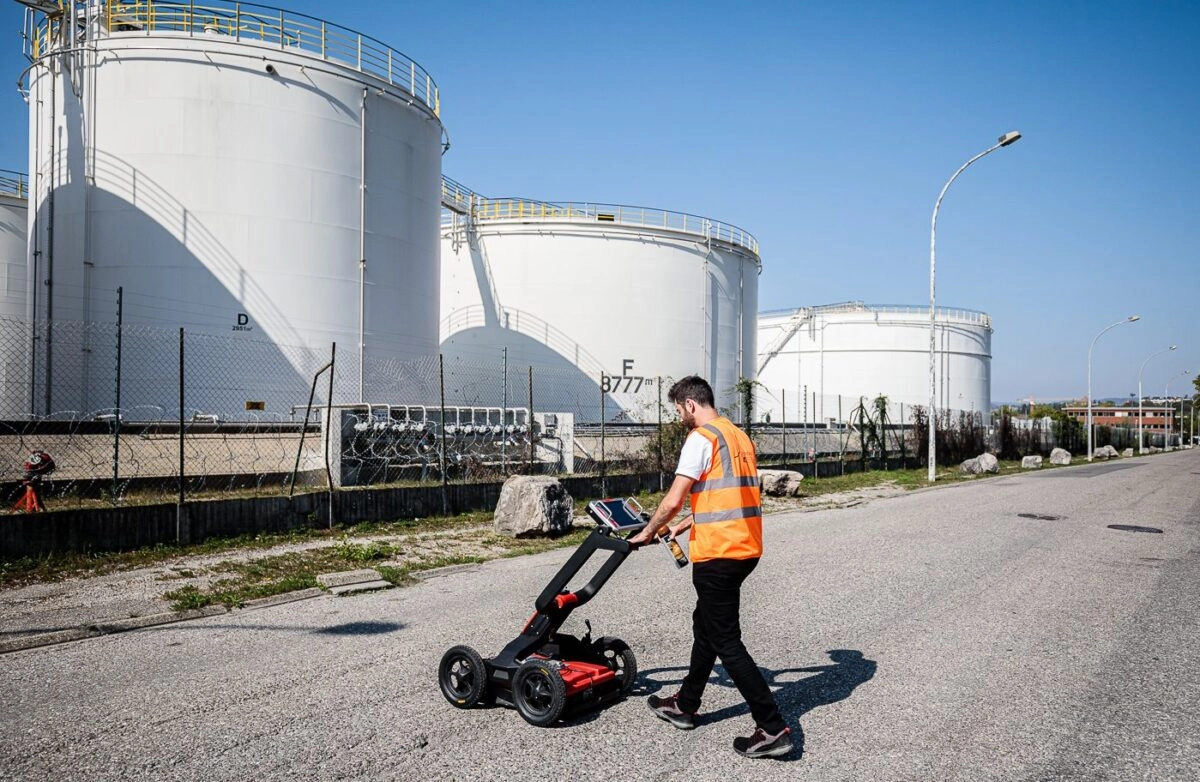

La détection par radar géophysique
Le radar peut repérer une conduite quelle que soit sa nature (conductrice ou non).
Son fonctionnement repose sur le principe de la propagation électromagnétique, l’appareil émet des ondes dans le sol qui sont réfléchies (traitement d’une onde électromagnétique autour d’une fréquence centrale donnée).
Les principaux autres modes de détection
- Détection acoustique, un générateur émet un signal acoustique dans le fluide de la canalisation ou sur la canalisation, un récepteur détecte les vibrations à la surface du sol.
- Détection vibratoire, le générateur est fixé directement sur la surface externe de la conduite.

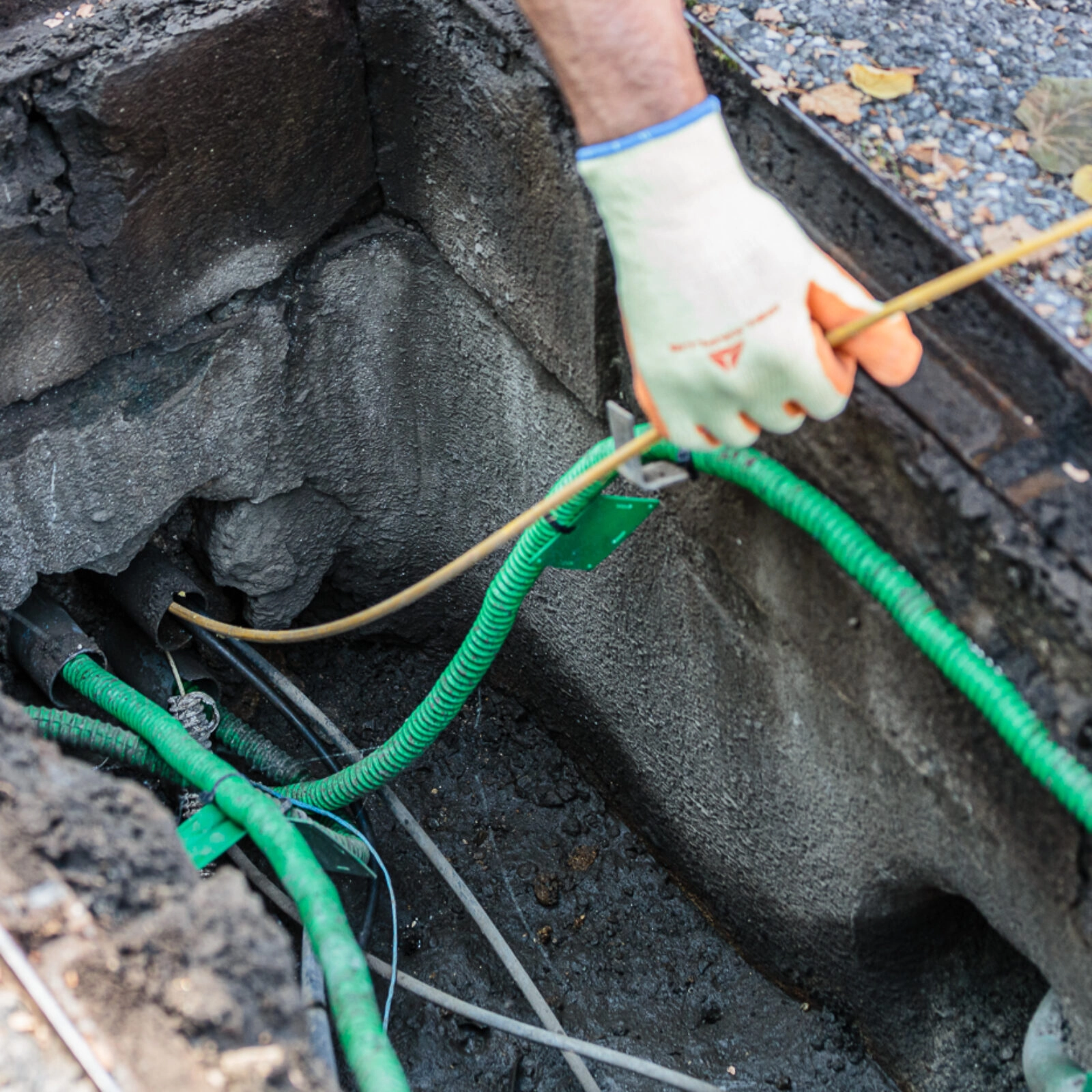

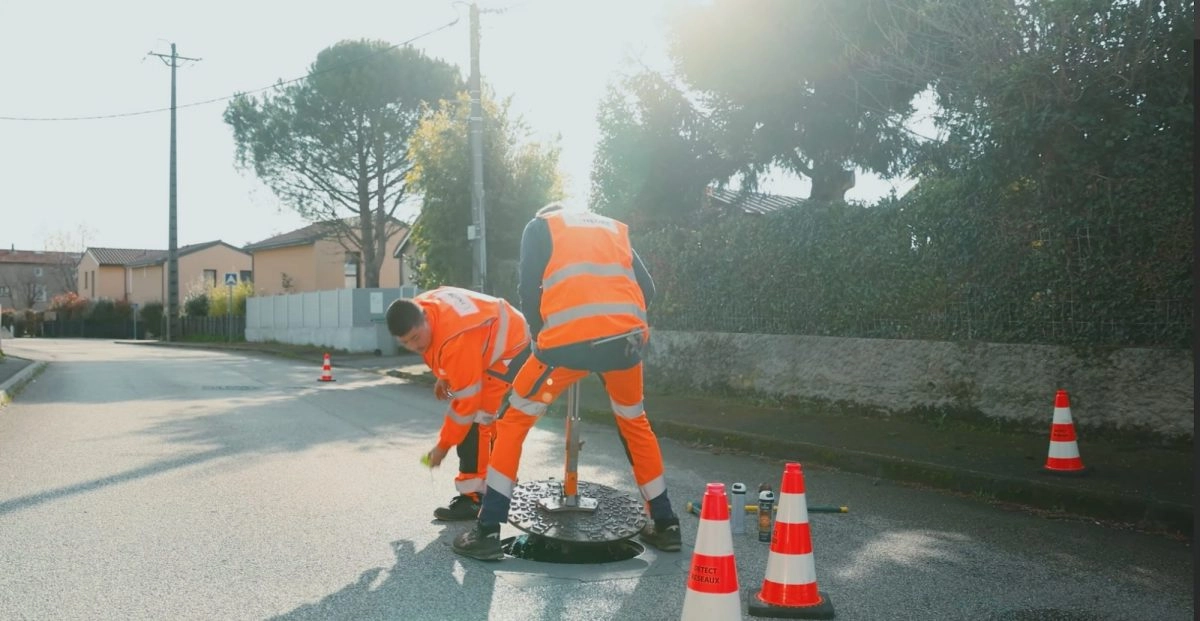

- Détection par sonde raccordée à un générateur ou autonome, fixée à l’extrémité d’un jonc flexible de différents diamètres et de différentes longueurs, introduit dans la canalisation
- Marqueur passif ponctuel souterrain : antennes passives placées le long du tracé ou sur des points singuliers lors de la construction du réseau, exemptes de source d’alimentation interne
- Marqueur passif linéaire souterrain : « film multicouche » dans lequel est insérée une succession de marqueurs (tags magnétiques de taille identique)
- Marqueur RFID : permet de stocker les informations sur les réseaux auxquels il est associé.
La détection des réseaux enterrés est une discipline complexe. Les matériels, aussi sophistiqués soient-ils, ne sont pas les seuls garants de la qualité d’une prestation. La compétence (formation, certification) et l’expérience (diversité de contextes) des opérateurs et techniciens en détection font la différence. Les appareils ne sont que des outils dont seuls ceux qui les manipulent sont les garants de leur utilisation optimale. La fiabilité d »un prestataire réside dans sa capacité à apprécier le niveau de précision de ses détections.
cartographier avec précision
géoréférencer les réseaux
La cartographie des réseaux est obtenue par le relevé topographique du tracé au sol de leur position déterminée par la détection.

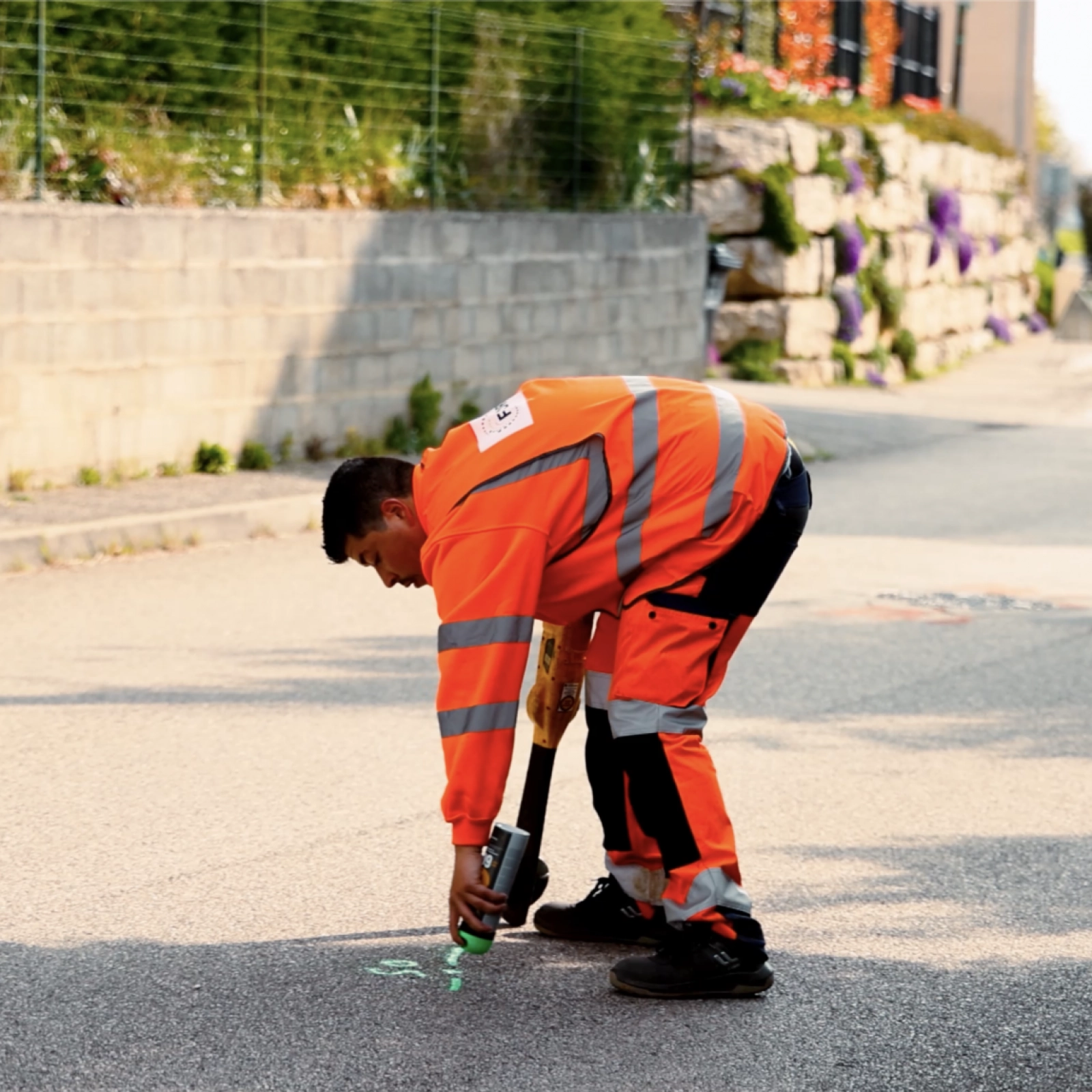

Ce tracé au sol est temporaire, il caractérise la matérialisation au sol du repérage et de l’identification des réseaux effectués par le prestataire de détection.

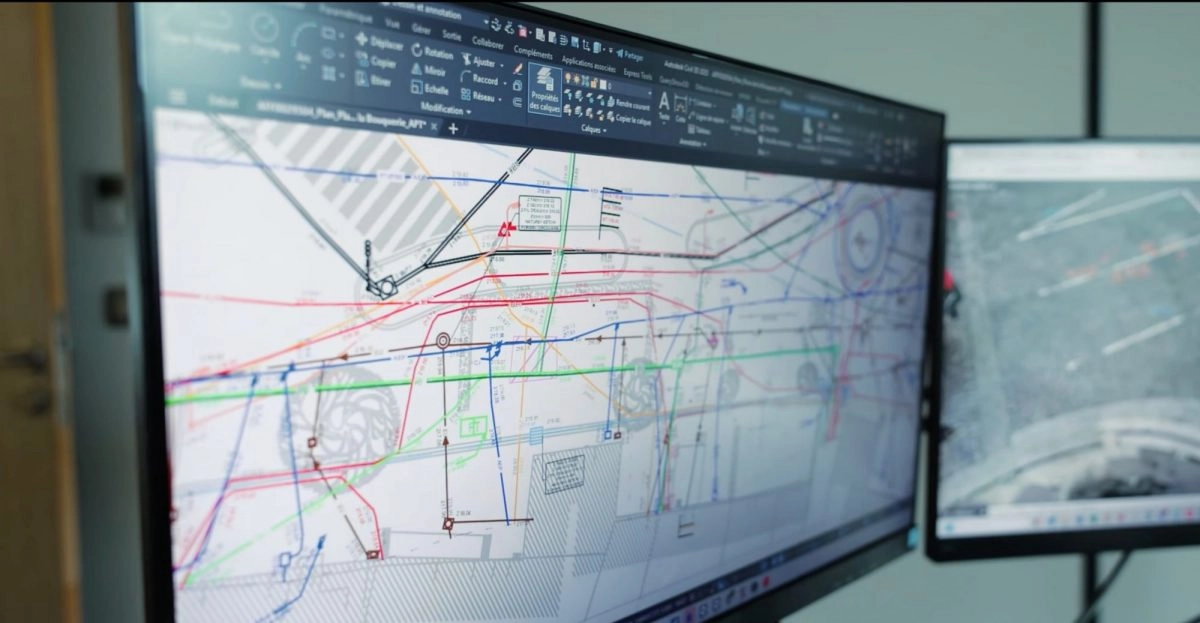

Le relevé doit être réalisé dans les trois dimensions (xy pour la planimétrie, z pour l’altimétrie). Le positionnement obtenu permet de produire une cartographie assortie de la classe de précision. Elle est ensuite utilisée comme support de travail pour les études (infrastructures, voiries et réseaux divers, …), la gestion (SIG) ; l’exploitation, la maintenance.
(*) – le tracé au sol définit ici ne constitue par le marquage-piquetage des réseaux, préalable au démarrage des travaux et rendu obligatoire par la réglementation DT-DICT.
